Backpropagation: cómo aprende una red

La pregunta

En el tema 16 armaste una red que resuelve XOR eligiendo sus pesos a mano. Con 9 pesos todavía se puede adivinar; con mil, o con los millones de una red de verdad, es imposible. Para entrenar una red con descenso de gradiente, como en el tema 6, necesitamos la derivada de la pérdida respecto de cada uno de sus pesos. ¿Cómo se calculan todas esas derivadas sin pasar la vida haciéndolo?

Una idea es la derivada numérica del tema 5: mover un peso un poquito, volver a calcular la pérdida y ver cuánto cambió. Funciona, pero cuesta dos cálculos completos de la red por cada peso. Con un millón de pesos serían dos millones de pasadas para dar un solo paso de descenso.

La respuesta se llama backpropagation (retropropagación): una forma ordenada de aplicar la regla de la cadena que obtiene todas las derivadas con una pasada hacia adelante y una hacia atrás, sin importar cuántos pesos haya. Es lo que hace PyTorch por dentro cada vez que entrena una red, y en este tema lo vas a programar tú.

En este tema vas a:

dibujar el grafo computacional de una expresión y propagar por él los valores hacia adelante y los gradientes hacia atrás;
programar un pequeño motor de autograd con suma, multiplicación, tanh y relu;

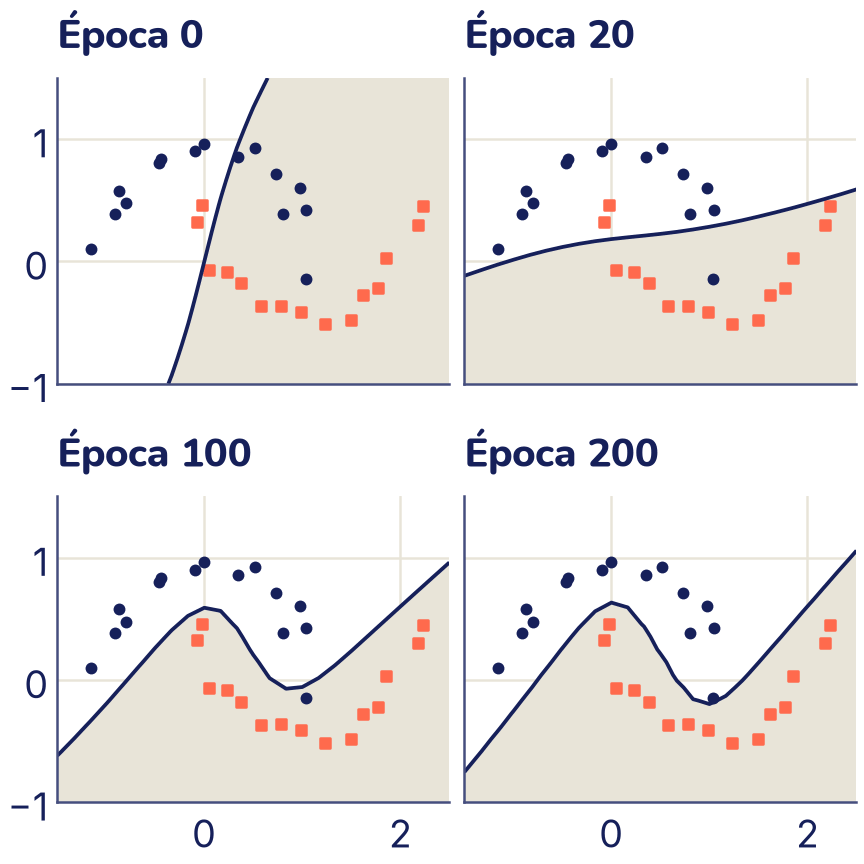

entrenar con ese motor una red pequeña que separa dos medias lunas;
comprobar cualquier gradiente con diferencias finitas, la derivada numérica del tema 5.

Necesitas la regla de la cadena con engranajes y la derivada numérica centrada del tema 5, el descenso de gradiente del tema 6 y las neuronas y capas del tema 16.

Actividad: el grafo vivo

Abajo está la expresión L = (a·b + c)² dibujada como un grafo: cada caja es un número y cada flecha dice de dónde sale. A la izquierda están las entradas a, b y c, que puedes cambiar. En el medio, los resultados intermedios d = a·b y e = d + c. A la derecha, la salida L. El recuadro coral marca el paso en el que va el cálculo.

Grafo vivo

Este es el grafo ya calculado, hacia adelante y hacia atrás. Con JavaScript activado puedes cambiar las entradas y ver cada paso.

Entradasa b c

Empujar una entrada

abc

Con a = 2, b = −3 y c = 10: L = 16. Los gradientes son −24 para a, 16 para b y 8 para c.

Prueba esto, en orden:

Pulsa «Adelante». Mira cómo los valores viajan de izquierda a derecha, una caja a la vez, hasta llegar a L.
Pulsa «Atrás». Ahora viajan los gradientes, de derecha a izquierda. Lee la regla que aparece en cada paso: ¿qué hace la caja de la suma con el gradiente que le llega? ¿Y la de la multiplicación?
Elige a y pulsa «Empujar». La entrada sube 0,01. Compara cuánto cambió L con el gradiente de a multiplicado por 0,01. Repite con b y con c.
Cambia c por 6 y vuelve a pulsar «Adelante» y «Atrás». ¿Por qué ahora todos los gradientes son cero? Empuja cualquier entrada: L casi no cambia, porque L = 0 es el punto más bajo posible, el fondo del valle.

Lo que acabas de hacer es el tema en pequeño: hacia adelante se calculan los valores; hacia atrás, cada caja multiplica el gradiente que le llega por su gradiente local y lo pasa a sus entradas. El gradiente de una entrada dice cuánto cambia la salida si esa entrada se mueve un poquito.

El grafo computacional

Cualquier cálculo, por largo que sea, está hecho de operaciones pequeñas: sumas, multiplicaciones, potencias. Si le ponemos nombre a cada resultado intermedio, la expresión de la actividad queda así:

d = a \cdot b e = d + c L = e^{2}

Ese esquema de cajas y flechas es el grafo computacional. Calcularlo de izquierda a derecha es el paso hacia adelante. Con a = 2, b = −3 y c = 10:

# Las entradas
a, b, c = 2.0, -3.0, 10.0

# Hacia adelante: un nodo a la vez, de izquierda a derecha
d = a * b
e = d + c
L = e ** 2
print(f"Adelante:  d = {d}   e = {e}   L = {L}")

Adelante:  d = -6.0   e = 4.0   L = 16.0

Ahora queremos saber cuánto cambia L si movemos un poquito cada entrada: las derivadas ∂L/∂a, ∂L/∂b y ∂L/∂c. A cada una la vamos a llamar el gradiente de esa entrada (estrictamente, el gradiente es el vector con todas ellas, como en el tema 5; aquí cada número es una componente).

Hacia atrás, caja por caja

En el tema 5 viste la regla de la cadena con engranajes: si x mueve a u y u mueve a y, las velocidades se multiplican.

\frac{d y}{d x} = \frac{d y}{d u} \cdot \frac{d u}{d x}

En un grafo hay muchos engranajes en fila, y la regla se aplica de atrás hacia adelante, una caja a la vez. Cada caja solo necesita saber dos cosas:

el gradiente que llega: cuánto cambia L si cambia la salida de esta caja (ya lo calculó la caja de la derecha);
su gradiente local: cuánto cambia la salida de esta caja si cambia una de sus entradas. Solo depende de la operación de la caja, no del resto del grafo.

Y hace una sola cuenta: gradiente de la entrada = gradiente que llega × gradiente local. Para las operaciones de nuestro grafo, los gradientes locales son:

Caja	Gradiente local respecto de cada entrada	Qué hace con el gradiente que llega
e²	2e	Lo multiplica por 2e
d + c	1 y 1	Lo copia igual a las dos entradas
a · b	b (para a) y a (para b)	Lo multiplica por la otra entrada

Se empieza por la salida: ∂L/∂L = 1 (si L sube 0,01, L sube 0,01). Después se recorre el grafo al revés:

# Hacia atrás: de derecha a izquierda.
# En cada nodo: gradiente que llega × gradiente local
dL_dL = 1.0
dL_de = dL_dL * 2 * e      # caja e²: local 2e
dL_dd = dL_de * 1          # caja d + c: local 1 (copia)
dL_dc = dL_de * 1
dL_da = dL_dd * b          # caja a·b: local respecto de a es b
dL_db = dL_dd * a          # y respecto de b es a
print(f"dL/de = {dL_de}   dL/dd = {dL_dd}   dL/dc = {dL_dc}")
print(f"dL/da = {dL_da}   dL/db = {dL_db}")

dL/de = 8.0   dL/dd = 8.0   dL/dc = 8.0
dL/da = -24.0   dL/db = 16.0

Lee los signos. ∂L/∂a = −24: si a sube un poquito, L baja 24 veces ese poquito. Tiene sentido: a se multiplica por b = −3, así que subir a achica e = 4, y L = e² baja. En cambio ∂L/∂c = 8: subir c agranda e y L sube.

Antes de creer en una cuenta hecha a mano, se comprueba. La derivada numérica centrada del tema 5, con h = 10⁻⁶, tiene que dar casi lo mismo:

def calcular_L(a, b, c):
    return (a * b + c) ** 2

h = 1e-6
dL_da_num = (calcular_L(a + h, b, c) - calcular_L(a - h, b, c)) / (2 * h)
dL_db_num = (calcular_L(a, b + h, c) - calcular_L(a, b - h, c)) / (2 * h)
dL_dc_num = (calcular_L(a, b, c + h) - calcular_L(a, b, c - h)) / (2 * h)
print("Numéricas:", round(dL_da_num, 4), round(dL_db_num, 4),
      round(dL_dc_num, 4))

Numéricas: -24.0 16.0 8.0

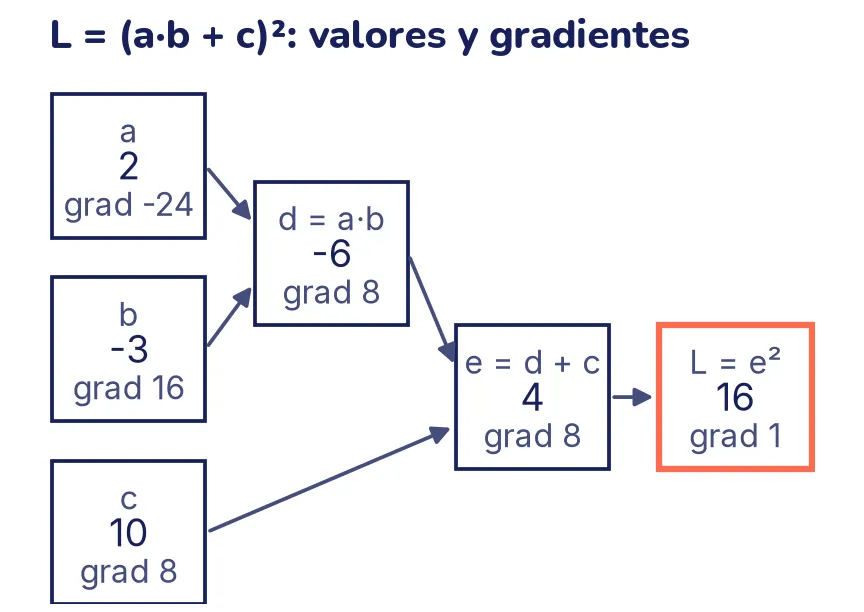

Coinciden. Dibujemos el grafo con los valores y los gradientes anotados. Cada caja muestra su valor (calculado hacia adelante) y, debajo, su gradiente (calculado hacia atrás):

import numpy as np
import matplotlib.pyplot as plt

# Cada nodo: posición (x, y), rótulo, valor y gradiente
nodos = {
    "a": (0.5, 2.75, "a", a, dL_da),
    "b": (0.5, 1.6, "b", b, dL_db),
    "c": (0.5, 0.45, "c", c, dL_dc),
    "d": (1.77, 2.2, "d = a·b", d, dL_dd),
    "e": (3.03, 1.3, "e = d + c", e, dL_de),
    "L": (4.3, 1.3, "L = e²", L, dL_dL),
}
# Las flechas: de dónde sale cada número
aristas = [("a", "d"), ("b", "d"), ("d", "e"), ("c", "e"), ("e", "L")]

fig, eje = plt.subplots()
for origen, destino in aristas:
    x0, y0 = nodos[origen][:2]
    x1, y1 = nodos[destino][:2]
    # La flecha llega un poco arriba o abajo, según de dónde viene
    llegada = y1 + 0.18 * np.sign(y0 - y1)
    eje.annotate("", xy=(x1 - 0.48, llegada), xytext=(x0 + 0.48, y0),
                 arrowprops=dict(arrowstyle="-|>", color="C2", lw=1.5))
for nombre, (x, y, rotulo, valor, grad) in nodos.items():
    # Solo la salida L va resaltada
    borde = "C1" if nombre == "L" else "C0"
    eje.add_patch(plt.Rectangle((x - 0.48, y - 0.45), 0.96, 0.9,
                                facecolor="white", edgecolor=borde,
                                linewidth=2.5 if nombre == "L" else 1.5))
    eje.text(x, y + 0.22, rotulo, ha="center", va="center", fontsize=13,
             color="C2")
    eje.text(x, y, f"{valor:g}", ha="center", va="center",
             fontsize=15, fontweight="semibold")
    eje.text(x, y - 0.24, f"grad {grad:g}", ha="center", va="center",
             fontsize=13, color="C2")
eje.set_xlim(0, 4.8)
eje.set_ylim(0, 3.3)
eje.set_aspect("equal")
eje.axis("off")
eje.set_title("L = (a·b + c)²: valores y gradientes")
plt.show()

Fíjate en lo que no tuvimos que hacer: nunca escribimos la fórmula completa de ∂L/∂a. Cada caja hizo una cuenta local y fácil, y el gradiente se fue armando solo al pasar de caja en caja. Por eso el método escala: una red con millones de pesos es un grafo con millones de cajas, pero cada caja sigue siendo una suma, una multiplicación o una activación.

Dos caminos: los gradientes se suman

¿Qué pasa si una variable entra en el grafo por dos caminos? Por ejemplo, en f = x·y + x, la x va a la multiplicación y también a la suma. Si x sube un poquito, f cambia por los dos caminos a la vez, y los dos efectos se suman. Por el camino de la multiplicación llega y; por el de la suma llega 1; en total ∂f/∂x = y + 1.

Por eso, al programar backpropagation, cada caja suma su aporte al gradiente de sus entradas (grad += ...) en lugar de reemplazarlo (grad = ...). Si se reemplaza, el último camino borra a los demás y el gradiente sale mal sin ningún mensaje de error. En las redes neuronales esto pasa todo el tiempo: cada entrada llega a todas las neuronas de la primera capa, y cada peso se usa una vez por ejemplo.

Un motor de autograd: la clase `Valor`

Hacer el recorrido hacia atrás a mano sirve para entender, pero no para una red. Vamos a escribir una clase Valor que guarda un número y recuerda de dónde salió: de qué otros valores y con qué operación. Con eso puede recorrer el grafo hacia atrás ella sola. A esto se le llama autograd (diferenciación automática) y es exactamente lo que hacen PyTorch y las demás librerías de redes, solo que con tablas de números en lugar de números sueltos.

La idea y la forma de esta clase están inspiradas en micrograd, un motor de autograd mínimo que Andrej Karpathy escribió para enseñar. El código de aquí es una versión propia, en español.

Cada Valor guarda:

dato: el número, calculado hacia adelante;
grad: la derivada de la salida final respecto de este número; empieza en 0 y se llena hacia atrás;
_hijos: los valores de los que salió;
_atras: una pequeña función que sabe pasar el gradiente que llega a los hijos, con la regla local de su operación.

import math

class Valor:
    """Un número que recuerda de dónde salió y guarda su gradiente."""

    def __init__(self, dato, hijos=(), op=""):
        self.dato = dato              # el número (hacia adelante)
        self.grad = 0.0               # dSalida/dEste (hacia atrás)
        self._hijos = hijos           # los Valor de los que salió
        self._op = op                 # la operación que lo creó
        self._atras = lambda: None    # pasa el gradiente a los hijos

    def __repr__(self):
        return f"Valor(dato={self.dato:.4g}, grad={self.grad:.4g})"

    def __add__(self, otro):
        otro = otro if isinstance(otro, Valor) else Valor(otro)
        salida = Valor(self.dato + otro.dato, (self, otro), "+")
        def _atras():
            # Suma: el gradiente que llega se copia a las dos entradas
            self.grad += salida.grad
            otro.grad += salida.grad
        salida._atras = _atras
        return salida

    def __mul__(self, otro):
        otro = otro if isinstance(otro, Valor) else Valor(otro)
        salida = Valor(self.dato * otro.dato, (self, otro), "*")
        def _atras():
            # Multiplicación: cada entrada recibe la otra entrada
            self.grad += otro.dato * salida.grad
            otro.grad += self.dato * salida.grad
        salida._atras = _atras
        return salida

    def __pow__(self, k):
        # k es un número fijo (2, 3, -1...), no un Valor
        salida = Valor(self.dato ** k, (self,), f"**{k}")
        def _atras():
            self.grad += k * self.dato ** (k - 1) * salida.grad
        salida._atras = _atras
        return salida

    def tanh(self):
        t = math.tanh(self.dato)
        salida = Valor(t, (self,), "tanh")
        def _atras():
            # La derivada de tanh es 1 - tanh²
            self.grad += (1 - t ** 2) * salida.grad
        salida._atras = _atras
        return salida

    def relu(self):
        salida = Valor(max(0.0, self.dato), (self,), "relu")
        def _atras():
            # Pendiente 1 si la entrada fue positiva, 0 si no
            self.grad += (self.dato > 0) * salida.grad
        salida._atras = _atras
        return salida

    # Lo demás se arma con lo anterior
    def __neg__(self):                # -x
        return self * -1

    def __sub__(self, otro):          # x - y
        return self + (-otro)

    def __radd__(self, otro):         # 3 + x
        return self + otro

    def __rmul__(self, otro):         # 3 * x
        return self * otro

    def retropropagar(self):
        """Llena el grad de todos los Valor de los que depende este."""
        # Orden topológico: cada nodo va después de todos sus hijos
        orden, vistos = [], set()
        def visitar(v):
            if v not in vistos:
                vistos.add(v)
                for hijo in v._hijos:
                    visitar(hijo)
                orden.append(v)
        visitar(self)
        # dSalida/dSalida = 1, y de ahí hacia atrás
        self.grad = 1.0
        for v in reversed(orden):
            v._atras()

Tres ideas de esta clase merecen una segunda lectura:

Python llama a __add__ cuando escribes x + y, a __mul__ cuando escribes x * y y a __pow__ con x ** 2. Por eso, con objetos Valor, una expresión normal de Python va armando el grafo sin que te des cuenta.
Cada operación deja anotada su regla local en _atras, en el momento de calcular hacia adelante. Son las mismas reglas de la tabla: la suma copia, la multiplicación pasa la otra entrada, la potencia usa k·x^k−1, tanh usa 1 − tanh² y relu deja pasar el gradiente solo si la entrada fue positiva.
retropropagar recorre el grafo en el orden correcto. Una caja solo puede pasar su gradiente cuando ya recibió todo lo que le llega. El orden topológico pone cada nodo después de todos los nodos de los que salió; recorrido al revés, va desde la salida hasta las entradas sin saltarse a nadie.

Probemos con la expresión de la actividad:

a = Valor(2.0)
b = Valor(-3.0)
c = Valor(10.0)
L = (a * b + c) ** 2
L.retropropagar()
print("L =", L)
print("a =", a)
print("b =", b)
print("c =", c)

L = Valor(dato=16, grad=1)
a = Valor(dato=2, grad=-24)
b = Valor(dato=-3, grad=16)
c = Valor(dato=10, grad=8)

Los mismos gradientes que a mano: −24, 16 y 8. Y el caso de una variable usada dos veces, f = x·y + x con x = 3 e y = −2, donde esperamos ∂f/∂x = y + 1 = −1:

x = Valor(3.0)
y = Valor(-2.0)
f = x * y + x
f.retropropagar()
print("f =", f.dato, "  df/dx =", x.grad, "  df/dy =", y.grad)

f = -3.0   df/dx = -1.0   df/dy = 3.0

Los dos caminos de x sumaron sus aportes (−2 por la multiplicación y +1 por la suma), gracias al +=.

Verificar gradientes con diferencias finitas

Un motor de autograd puede tener un error de signo o un gradiente local mal escrito y seguir calculando números que parecen razonables. La forma de atraparlo es la verificación numérica de gradientes: comparar cada gradiente con la diferencia centrada del tema 5. Es lenta (dos cálculos por entrada), pero no hace falta que sea rápida: solo se usa para comprobar.

Probemos con una expresión que usa todas las operaciones del motor:

def expresion(x, y, z):
    """Una expresión cualquiera que usa todo lo que sabe el motor."""
    return (x * y + z.tanh()) * (x - y).relu() + x ** 3

def gradiente_numerico(f, numeros, h=1e-6):
    """Derivada centrada de f respecto de cada número de la lista."""
    grads = []
    for i in range(len(numeros)):
        mas = list(numeros)
        menos = list(numeros)
        mas[i] += h
        menos[i] -= h
        f_mas = f(*[Valor(v) for v in mas]).dato
        f_menos = f(*[Valor(v) for v in menos]).dato
        grads.append((f_mas - f_menos) / (2 * h))
    return grads

numeros = [1.5, -0.5, 0.8]
entradas = [Valor(v) for v in numeros]
expresion(*entradas).retropropagar()

for nombre, v, g_num in zip("xyz", entradas,
                            gradiente_numerico(expresion, numeros)):
    print(f"{nombre}:  autograd = {v.grad:.6f}   numérico = {g_num:.6f}"
          f"   diferencia = {abs(v.grad - g_num):.1e}")

x:  autograd = 5.664037   numérico = 5.664037   diferencia = 6.6e-10
y:  autograd = 3.085963   numérico = 3.085963   diferencia = 1.1e-10
z:  autograd = 1.118110   numérico = 1.118110   diferencia = 3.5e-11

Las diferencias son del orden de una millonésima o menos: el error normal de redondeo de la derivada numérica. Si alguna regla local estuviera mal, la diferencia sería del tamaño del gradiente mismo, no de 10⁻⁶. En los ejercicios vas a ver qué pasa cuando hay un error.

Una red neuronal encima del motor

Con Valor ya podemos construir las piezas del tema 16, ahora con gradientes. Una neurona tiene un peso por entrada y un sesgo, calcula la suma ponderada y le aplica una activación. Una capa es una lista de neuronas que reciben las mismas entradas. Un MLP es una lista de capas, donde la salida de una es la entrada de la siguiente.

import random

class Neurona:
    """Suma ponderada de las entradas, más el sesgo, y luego tanh."""

    def __init__(self, n_entradas):
        self.w = [Valor(random.uniform(-1, 1)) for _ in range(n_entradas)]
        self.b = Valor(0.0)

    def __call__(self, x):
        z = sum((wi * xi for wi, xi in zip(self.w, x)), self.b)
        return z.tanh()

    def parametros(self):
        return self.w + [self.b]

class Capa:
    """Varias neuronas que reciben las mismas entradas."""

    def __init__(self, n_entradas, n_neuronas):
        self.neuronas = [Neurona(n_entradas) for _ in range(n_neuronas)]

    def __call__(self, x):
        salidas = [neurona(x) for neurona in self.neuronas]
        return salidas[0] if len(salidas) == 1 else salidas

    def parametros(self):
        return [p for n in self.neuronas for p in n.parametros()]

class MLP:
    """Capas en fila: la salida de una es la entrada de la siguiente."""

    def __init__(self, anchos):
        self.capas = [Capa(anchos[i], anchos[i + 1])
                      for i in range(len(anchos) - 1)]

    def __call__(self, x):
        for capa in self.capas:
            x = capa(x)
        return x

    def parametros(self):
        return [p for capa in self.capas for p in capa.parametros()]

random.seed(0)                        # pesos iniciales reproducibles
modelo = MLP([2, 8, 1])               # 2 entradas, 8 ocultas, 1 salida
print("Parámetros:", len(modelo.parametros()))
print("Salida para el punto (1, 0):", modelo([1.0, 0.0]))

Parámetros: 33
Salida para el punto (1, 0): Valor(dato=0.6908, grad=0)

La red 2-8-1 tiene 2·8 + 8 = 24 parámetros en la capa oculta y 8 + 1 = 9 en la de salida: 33 en total. Cada uno es un Valor con su grad.

Los datos y la pérdida

Usamos make_moons, las dos medias lunas sintéticas del tema 8. Nuestro motor es Python puro y cada número es un objeto, así que es lento: con 30 puntos ya tarda unos segundos en entrenar. Una red real hace lo mismo con tablas enteras de números a la vez (eso lo resuelve PyTorch en el tema 18).

La salida de la red es una tanh, que da números entre −1 y 1. Por eso anotamos las clases como −1 y +1, y la red predice la clase +1 cuando su salida es positiva. Como pérdida usamos el MSE del tema 6 entre la salida y la clase. (En el tema 16 viste que para clasificar lo habitual es la entropía cruzada; para eso el motor necesitaría exp y log. Con esta red pequeña, el MSE funciona bien y no necesita nada nuevo.)

from sklearn.datasets import make_moons

X_lunas, y_lunas = make_moons(n_samples=30, noise=0.1, random_state=0)
y_signo = 2 * y_lunas - 1             # clases -1 y +1, como la tanh

def perdida_y_exactitud(modelo, X, y):
    """MSE de la red sobre todos los puntos, y la fracción de aciertos."""
    salidas = [modelo(list(fila)) for fila in X]
    perdida = sum((s - yi) ** 2 for s, yi in zip(salidas, y))
    perdida = perdida * (1 / len(y))
    aciertos = sum((s.dato > 0) == (yi > 0) for s, yi in zip(salidas, y))
    return perdida, aciertos / len(y)

perdida, exactitud = perdida_y_exactitud(modelo, X_lunas, y_signo)
print(f"Antes de entrenar: pérdida = {perdida.dato:.4f}"
      f"   aciertos = {exactitud:.0%}")

Antes de entrenar: pérdida = 0.6989   aciertos = 70%

El bucle de entrenamiento

Es el descenso de gradiente del tema 6, ahora con 33 parámetros. En cada época la red ve los 30 puntos una vez y hace cuatro cosas:

Adelante: calcular la pérdida con los parámetros actuales.
Poner los gradientes en cero. Como _atras suma con +=, los gradientes de la época anterior se mezclarían con los nuevos si no se borran.
Atrás: retropropagar() llena el grad de los 33 parámetros con una sola pasada.
Paso: mover cada parámetro un poco en contra de su gradiente.

tasa = 0.5
perdidas = []                         # la pérdida de cada época
fotos = {}                            # los parámetros en algunas épocas

for epoca in range(201):
    perdida, exactitud = perdida_y_exactitud(modelo, X_lunas, y_signo)
    perdidas.append(perdida.dato)
    if epoca in [0, 20, 100, 200]:
        fotos[epoca] = [p.dato for p in modelo.parametros()]
    if epoca % 50 == 0 or epoca == 20:
        print(f"Época {epoca:3d}:   pérdida = {perdida.dato:.4f}"
              f"   aciertos = {exactitud:.0%}")
    if epoca == 200:
        break                         # la última época solo mide
    for p in modelo.parametros():     # 2. gradientes en cero
        p.grad = 0.0
    perdida.retropropagar()           # 3. hacia atrás
    for p in modelo.parametros():     # 4. un paso en contra
        p.dato -= tasa * p.grad

Época   0:   pérdida = 0.6989   aciertos = 70%
Época  20:   pérdida = 0.3638   aciertos = 90%
Época  50:   pérdida = 0.2147   aciertos = 93%
Época 100:   pérdida = 0.1052   aciertos = 97%
Época 150:   pérdida = 0.0711   aciertos = 97%
Época 200:   pérdida = 0.0514   aciertos = 100%

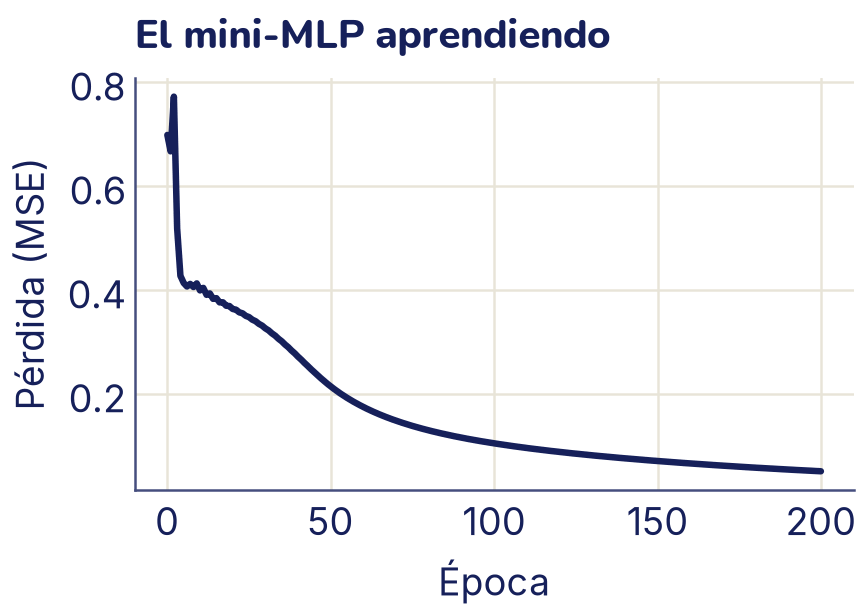

La pérdida baja de 0,70 a 0,05 y la red termina acertando los 30 puntos. Así se ve la curva de pérdida:

plt.plot(perdidas, color="C0")
plt.xlabel("Época")
plt.ylabel("Pérdida (MSE)")
plt.title("El mini-MLP aprendiendo")
plt.show()

En las primeras épocas la pérdida sube un poco antes de caer: con una tasa de 0,5 los primeros pasos son algo largos, como los rebotes del tema 6. Enseguida se acomoda. Después hay un tramo casi plano cerca de 0,4 y una segunda bajada: es cuando la red empieza a doblar la frontera, como se ve abajo.

Con las fotos de los parámetros podemos ver cómo cambió la frontera de decisión: la curva donde la salida de la red vale cero. Para dibujarla, cargamos cada foto en la red y la evaluamos en una cuadrícula de puntos del plano.

def cargar(modelo, numeros):
    """Pone en la red los parámetros guardados en una foto."""
    for p, v in zip(modelo.parametros(), numeros):
        p.dato = v

# Una cuadrícula de 25 × 25 puntos que cubre las dos lunas
xs = np.linspace(-1.5, 2.5, 25)
ys = np.linspace(-1.0, 1.5, 25)
A, B = np.meshgrid(xs, ys)

fig, ejes = plt.subplots(2, 2, figsize=(4.8, 4.8),
                         sharex=True, sharey=True)
for eje, epoca in zip(ejes.flat, [0, 20, 100, 200]):
    cargar(modelo, fotos[epoca])
    Z = np.array([[modelo([u, v]).dato for u in xs] for v in ys])
    # Fondo: la zona donde la red dice «clase 1»
    eje.contourf(A, B, Z, levels=[0, 1.1], colors="C3")
    eje.contour(A, B, Z, levels=[0], colors="C0", linewidths=1.5)
    eje.scatter(*X_lunas[y_lunas == 0].T, s=14, color="C0", marker="o")
    eje.scatter(*X_lunas[y_lunas == 1].T, s=14, color="C1", marker="s")
    eje.set_title(f"Época {epoca}")
plt.show()
cargar(modelo, fotos[200])            # la red queda como al final

La red empieza con una frontera al azar (los pesos iniciales son aleatorios). En unas pocas épocas aprende la separación más fácil, una curva suave casi recta; después, más despacio, la dobla para dejar del lado correcto las puntas de las lunas, que se meten una en la otra y que ninguna recta puede separar. Cada uno de esos cambios salió de lo mismo: miles de cuentas locales en un grafo, recorridas hacia atrás.

Una capa entera, con matrices

Nuestro motor maneja números de a uno. En la práctica, una capa densa (tema 16) procesa un lote de ejemplos de una vez con un producto de matrices:

Z = X W + b

donde X tiene una fila por ejemplo y una columna por entrada, y W tiene una fila por entrada y una columna por neurona. El paso hacia atrás también se escribe con matrices. Si G es el gradiente que llega a Z (una tabla del mismo tamaño que Z), las reglas son:

\frac{\partial L}{\partial W} = X^{T} G \frac{\partial L}{\partial b} = suma de las filas de G \frac{\partial L}{\partial X} = G W^{T}

No son reglas nuevas: son las de la multiplicación y la suma, hechas para todos los números a la vez. Cada peso W_ij multiplica a la entrada i de cada ejemplo, así que su gradiente es «la otra entrada por el gradiente que llega», sumado sobre todos los ejemplos del lote (el += de antes, porque el mismo peso se usa una vez por ejemplo). Eso es justo lo que calcula X^TG. El sesgo se suma a cada fila, así que recibe la suma de los gradientes de todas las filas. Y una forma rápida de no equivocarse: cada gradiente tiene la misma forma que lo que deriva.

Comprobémoslo con una capa de 3 entradas y 4 neuronas con ReLU, un lote de 5 ejemplos y una pérdida sencilla, la mitad de la suma de las salidas al cuadrado (su gradiente respecto de las salidas son las salidas mismas):

rng = np.random.default_rng(0)
X_capa = rng.normal(size=(5, 3))      # 5 ejemplos, 3 entradas
W = rng.normal(size=(3, 4))           # 3 entradas, 4 neuronas
b_capa = rng.normal(size=4)           # un sesgo por neurona

def perdida_capa(W, b_capa):
    Z = X_capa @ W + b_capa
    S = np.maximum(Z, 0)              # ReLU
    return 0.5 * np.sum(S ** 2)

# Adelante, guardando lo que hará falta atrás
Z = X_capa @ W + b_capa
S = np.maximum(Z, 0)

# Atrás, con matrices
dS = S                                # derivada de 0,5·S² es S
dZ = dS * (Z > 0)                     # ReLU: pasa solo si Z > 0
dW = X_capa.T @ dZ
db = dZ.sum(axis=0)
dX = dZ @ W.T
print("Formas:  W", W.shape, " dW", dW.shape, "  b", b_capa.shape,
      " db", db.shape, "  X", X_capa.shape, " dX", dX.shape)

# Verificación numérica, peso por peso
h = 1e-6
dW_num = np.zeros_like(W)
for i in range(W.shape[0]):
    for j in range(W.shape[1]):
        W_mas, W_menos = W.copy(), W.copy()
        W_mas[i, j] += h
        W_menos[i, j] -= h
        dW_num[i, j] = (perdida_capa(W_mas, b_capa)
                        - perdida_capa(W_menos, b_capa)) / (2 * h)
print("Mayor diferencia en dW:", f"{np.abs(dW - dW_num).max():.1e}")

Formas:  W (3, 4)  dW (3, 4)   b (4,)  db (4,)   X (5, 3)  dX (5, 3)
Mayor diferencia en dW: 6.2e-11

Las fórmulas con matrices dan los mismos gradientes que la derivada numérica. Así funciona por dentro cada capa de PyTorch.

Gradientes que se desvanecen o explotan

Hacia atrás, el gradiente que llega a la primera capa de una red profunda es un producto de gradientes locales, uno por capa. Si la mayoría son menores que 1, el producto se achica muy rápido; si son mayores que 1, crece muy rápido:

# Un gradiente que cruza 10, 20 o 50 capas,
# con el mismo gradiente local en cada una
for local in [0.25, 0.9, 1.1, 1.5]:
    print(f"local {local}:", "   ".join(
        f"{n} capas: {local ** n:.1e}" for n in [10, 20, 50]))

local 0.25: 10 capas: 9.5e-07   20 capas: 9.1e-13   50 capas: 7.9e-31
local 0.9: 10 capas: 3.5e-01   20 capas: 1.2e-01   50 capas: 5.2e-03
local 1.1: 10 capas: 2.6e+00   20 capas: 6.7e+00   50 capas: 1.2e+02
local 1.5: 10 capas: 5.8e+01   20 capas: 3.3e+03   50 capas: 6.4e+08

La derivada de la sigmoide vale como mucho 0,25 (tema 16). Con 10 capas de sigmoides, a las primeras les llega menos de una millonésima del gradiente: casi no aprenden. Es el desvanecimiento del gradiente, y una de las razones por las que hoy se prefiere ReLU, cuya derivada es 1 donde está activa.
Con gradientes locales un poco mayores que 1 (por ejemplo, pesos iniciales demasiado grandes), el gradiente explota: los pasos se vuelven enormes y la pérdida diverge, como la tasa de aprendizaje demasiado alta del tema 6.

Por eso importan tanto la activación, la inicialización de los pesos y la normalización. Las vas a ver en el tema 19.

Lo que aprendiste y lo que sigue

Todo cálculo es un grafo computacional de operaciones pequeñas. Hacia adelante se calculan los valores; hacia atrás, los gradientes.
En cada caja, gradiente de la entrada = gradiente que llega × gradiente local. La suma copia el gradiente; la multiplicación pasa la otra entrada.
Cuando un número se usa por varios caminos, sus gradientes se suman: por eso +=, y por eso hay que poner los gradientes en cero antes de cada paso.
Con una clase Valor de unas 80 líneas se arma un motor de autograd, y encima, una red que aprende con descenso de gradiente.
Todo gradiente se puede verificar con la derivada numérica centrada, que es lenta pero confiable.
Con matrices, una capa densa se retropropaga con X^TG, la suma de las filas de G y G W^T. Los productos de muchos gradientes locales pueden desvanecerse o explotar.

En el tema 18 vas a usar PyTorch, que hace exactamente esto con tensores: requires_grad marca los números que necesitan gradiente, .backward() es nuestro retropropagar() y zero_grad() es el bucle que pone los gradientes en cero.
