Backpropagation: cómo aprende una red

a) Hacia adelante: q = x + y = 3 y f = q · z = −9. Hacia atrás: la multiplicación pasa la otra entrada, así que ∂f/∂z = q = 3 y ∂f/∂q = z = −3. La suma copia ese −3 a sus dos entradas: ∂f/∂x = ∂f/∂y = −3.

b) Hacia adelante: p = x · y = −6 y f = p + x = −3. Hacia atrás: la suma copia 1 a p y 1 a x. La multiplicación le pasa a x el valor de y (−2) y a y el valor de x (3). La x recibe por dos caminos y los aportes se suman: ∂f/∂x = −2 + 1 = −1, y ∂f/∂y = 3.

c) Hacia adelante: z = 0,5 · 2 − 1 = 0 y f = tanh(0) = 0. Hacia atrás: el gradiente local de tanh es 1 − tanh² = 1 − 0 = 1, así que a z le llega 1. La suma lo copia: ∂f/∂b = 1. La multiplicación pasa la otra entrada: ∂f/∂w = x = 2 y ∂f/∂x = w = 0,5.

x, y, z = Valor(1.0), Valor(2.0), Valor(-3.0)
f = (x + y) * z
f.retropropagar()
print("a)", f.dato, " grads:", x.grad, y.grad, z.grad)

x, y = Valor(3.0), Valor(-2.0)
f = x * y + x
f.retropropagar()
print("b)", f.dato, " grads:", x.grad, y.grad)

w, x, b = Valor(0.5), Valor(2.0), Valor(-1.0)
f = (w * x + b).tanh()
f.retropropagar()
print("c)", f.dato, " grads:", w.grad, x.grad, b.grad)

a) -9.0  grads: -3.0 -3.0 3.0
b) -3.0  grads: -1.0 3.0
c) 0.0  grads: 2.0 0.5 1.0

a) El gradiente dice cuánto cambia L por cada unidad que sube c, cuando el cambio es chico: 8 · 0,1 = 0,8.

b) y c) Con c = 10,1, e = 4,1 y L = 16,81: el cambio real es 0,81, casi lo predicho. Con c = 13, la predicción sería 8 · 3 = 24, pero el cambio real es 33.

for nuevo_c in [10.1, 13.0]:
    cambio = calcular_L(2.0, -3.0, nuevo_c) - calcular_L(2.0, -3.0, 10.0)
    prediccion = 8 * (nuevo_c - 10)
    print(f"c = {nuevo_c}:  cambio real = {cambio:.4f}"
          f"   predicho por el gradiente = {prediccion:.4f}")

c = 10.1:  cambio real = 0.8100   predicho por el gradiente = 0.8000
c = 13.0:  cambio real = 33.0000   predicho por el gradiente = 24.0000

El gradiente es la pendiente en el punto donde estamos, como la recta tangente del tema 5. Para pasos chicos la predicción es muy buena; para pasos grandes, la curva ya se apartó de la tangente. Por eso el descenso de gradiente da pasos pequeños y vuelve a calcular el gradiente en cada uno.

En un cuaderno se puede agregar un método a una clase ya creada asignándolo como atributo de la clase. (En tu propio archivo, lo natural es escribirlos dentro de la clase.) Para que funcione 1 / x, donde el número va primero, hace falta también __rtruediv__, igual que __radd__ con la suma.

def exp_valor(self):
    e = math.exp(self.dato)
    salida = Valor(e, (self,), "exp")
    def _atras():
        # La derivada de e^x es e^x
        self.grad += e * salida.grad
    salida._atras = _atras
    return salida

def dividir(self, otro):              # x / y = x · y^(-1)
    otro = otro if isinstance(otro, Valor) else Valor(otro)
    return self * otro ** -1

def dividir_al_reves(self, otro):     # 1 / x, con el número primero
    return Valor(otro) * self ** -1

Valor.exp = exp_valor
Valor.__truediv__ = dividir
Valor.__rtruediv__ = dividir_al_reves

def sigmoide_valor(x):
    return 1 / (1 + (-x).exp())

x = Valor(0.5)
s = sigmoide_valor(x)
s.retropropagar()
print(f"sigmoide(0.5) = {s.dato:.6f}")
print(f"autograd: {x.grad:.6f}   fórmula: {s.dato * (1 - s.dato):.6f}"
      f"   numérico: {gradiente_numerico(sigmoide_valor, [0.5])[0]:.6f}")

x, y = Valor(3.0), Valor(2.0)
(x / y).retropropagar()
print("x / y:  autograd", [x.grad, y.grad],
      "  numérico", [round(g, 6) for g in
                     gradiente_numerico(lambda u, v: u / v, [3.0, 2.0])])

sigmoide(0.5) = 0.622459
autograd: 0.235004   fórmula: 0.235004   numérico: 0.235004
x / y:  autograd [0.5, -0.75]   numérico [0.5, -0.75]

Los tres cálculos coinciden. Para x / y, las derivadas son 1/y = 0,5 y −x/y² = −0,75, y salen solas de la multiplicación y la potencia, sin escribir ninguna regla nueva.

Da 3, la mitad de lo correcto. En x * x, self y otro son el mismo objeto: la x entra a la multiplicación por dos caminos. La primera línea de _atras pone x.grad = 3 y la segunda lo reemplaza por 3 otra vez, en lugar de sumar los dos aportes (3 + 3 = 6).

El error no se nota cuando cada número se usa una sola vez en todo el grafo, como en a·b + c. Por eso es peligroso: las pruebas sencillas pasan y el error aparece recién en una red, donde cada entrada y cada peso se usan muchas veces. La verificación numérica lo habría atrapado enseguida:

print("numérico:", round(gradiente_numerico(lambda v: v * v, [3.0])[0], 4))

numérico: 6.0

(El mismo problema, con otra cara, es olvidarse de poner los gradientes en cero antes de cada paso: ahí el += suma lo de la época anterior.)

p = modelo.parametros()[0]

# Autograd: gradientes en cero, adelante y atrás
for q in modelo.parametros():
    q.grad = 0.0
perdida, _ = perdida_y_exactitud(modelo, X_lunas, y_signo)
perdida.retropropagar()

# Numérico: mover solo ese parámetro y volver a medir
h = 1e-6
original = p.dato
p.dato = original + h
L_mas = perdida_y_exactitud(modelo, X_lunas, y_signo)[0].dato
p.dato = original - h
L_menos = perdida_y_exactitud(modelo, X_lunas, y_signo)[0].dato
p.dato = original                     # dejarlo como estaba

print(f"autograd: {p.grad:.6e}"
      f"   numérico: {(L_mas - L_menos) / (2 * h):.6e}")
print("Cálculos de la pérdida con la derivada numérica:",
      2 * len(modelo.parametros()))

autograd: 5.941202e-04   numérico: 5.941202e-04
Cálculos de la pérdida con la derivada numérica: 66

b) La derivada numérica necesita dos cálculos de la pérdida por parámetro: 66 para esta red de 33. Backpropagation da los 33 gradientes con un cálculo hacia adelante y uno hacia atrás, que cuesta más o menos lo mismo que otro hacia adelante. Con un millón de parámetros, la diferencia es de dos millones de cálculos contra dos.

X es (32, 10), W es (10, 5), b es (5,) y Z es (32, 5). Cada gradiente tiene la forma de lo que deriva: ∂L/∂W es (10, 5), ∂L/∂b es (5,) y ∂L/∂X es (32, 10). El gradiente que llega, G, tiene la forma de Z.

X_lote = np.ones((32, 10))
W_lote = np.ones((10, 5))
G = np.ones((32, 5))                  # el gradiente que llega a Z
print("dW:", (X_lote.T @ G).shape)
print("db:", G.sum(axis=0).shape)
print("dX:", (G @ W_lote.T).shape)

dW: (10, 5)
db: (5,)
dX: (32, 10)

print(f"0,5 en 30 capas: {0.5 ** 30:.1e}")
print(f"1,2 en 30 capas: {1.2 ** 30:.1f}")

0,5 en 30 capas: 9.3e-10
1,2 en 30 capas: 237.4

a) Menos de una milmillonésima: el gradiente se desvanece. Los pesos de las primeras capas casi no se mueven y esas capas casi no aprenden.

b) Unas 237 veces el gradiente de la salida: el gradiente explota. Un paso con una tasa de aprendizaje normal es enorme para esas capas y la pérdida puede diverger, como con una tasa demasiado alta en el tema 6.

c) En los dos casos, una sola tasa de aprendizaje no sirve para todas las capas a la vez. Por eso importan las activaciones como ReLU, una buena inicialización de los pesos y la normalización (tema 19).

Con make_circles: 30 puntos, una red 2-8-1 y 300 épocas.

from sklearn.datasets import make_circles

X_circ, y_circ = make_circles(n_samples=30, noise=0.08, factor=0.4,
                              random_state=1)
y_circ_signo = 2 * y_circ - 1

random.seed(1)
red = MLP([2, 8, 1])
for epoca in range(301):
    perdida, exactitud = perdida_y_exactitud(red, X_circ, y_circ_signo)
    if epoca % 100 == 0:
        print(f"Época {epoca:3d}:   pérdida = {perdida.dato:.4f}"
              f"   aciertos = {exactitud:.0%}")
    if epoca == 300:
        break
    for p in red.parametros():
        p.grad = 0.0
    perdida.retropropagar()
    for p in red.parametros():
        p.dato -= 0.5 * p.grad

xs = np.linspace(-1.4, 1.4, 25)
A, B = np.meshgrid(xs, xs)
Z = np.array([[red([u, v]).dato for u in xs] for v in xs])
plt.contourf(A, B, Z, levels=[0, 1.1], colors="C3")
plt.contour(A, B, Z, levels=[0], colors="C0", linewidths=1.5)
plt.scatter(*X_circ[y_circ == 0].T, color="C0", marker="o",
            label="Afuera")
plt.scatter(*X_circ[y_circ == 1].T, color="C1", marker="s",
            label="Adentro")
# Espacio arriba para la leyenda
plt.ylim(-1.4, 2.0)

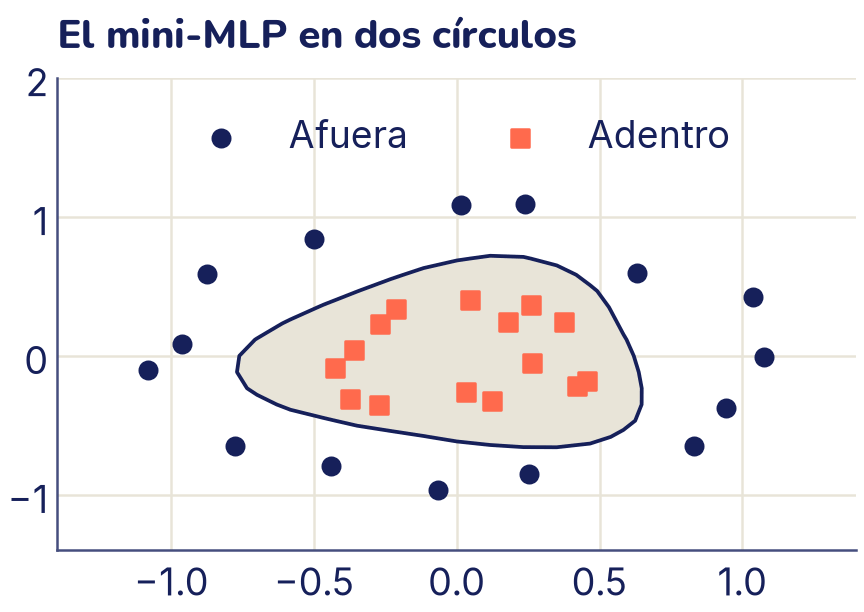

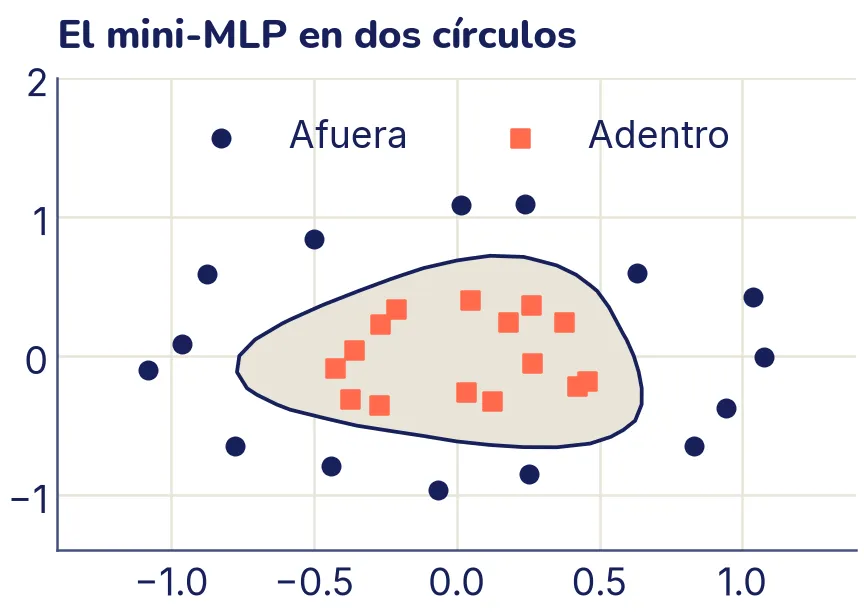

plt.title("El mini-MLP en dos círculos")
plt.legend(loc="upper center", ncol=2)
plt.show()

Época   0:   pérdida = 1.4877   aciertos = 47%
Época 100:   pérdida = 0.0412   aciertos = 100%
Época 200:   pérdida = 0.0135   aciertos = 100%
Época 300:   pérdida = 0.0075   aciertos = 100%

• Una sola capa oculta con 8 neuronas alcanza para encerrar el círculo de adentro: cada neurona oculta traza una recta (tema 16) y la salida las combina en una región cerrada.
• Con MLP([2, 2, 1]), dos rectas no alcanzan para encerrar una zona: la frontera deja puntos afuera. Con MLP([2, 6, 6, 1]) también acierta todos los puntos, pero cada época tarda más, porque el grafo tiene más cajas. Mídelo con time.perf_counter(), como en el tema 3.
